Alimentation filtrée pour montages électroniques

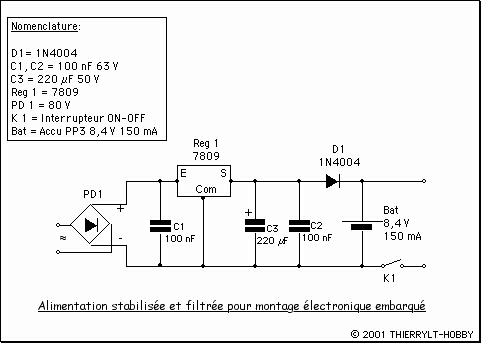

Ce petit montage m'a été inspiré par un article paru dans la revue Voie Libre traitant de la sonorisation de locomotives Corpet-Louvet de LGB. D'un usage universel, ce module permet d'alimenter un kit de bruitage, par exemple, de manière autonome, sans tenir compte de la variation de tension dans la voie. Le pont de diode redresse le courant issu de l'alimentation du moteur. Un régulateur 7809 abaisse la tension à 9V. Le condensateur C3 filtre les parasites générés par le transformateur d'alimentation. Un accumulateur de type 6LR61 (PP 3) assure l'alimentation du kit quand la voie ne fournit plus de tension. Il se recharge de manière autonome. Une diode 1N4004 empêche à l'accumulateur de se décharger dans le régulateur quand le montage n'est pas alimenté. Un interrupteur K1 interrompt le fonctionnement du module lorsque la locomotive est au dépôt.

Eclairage des feux et de l'intérieur

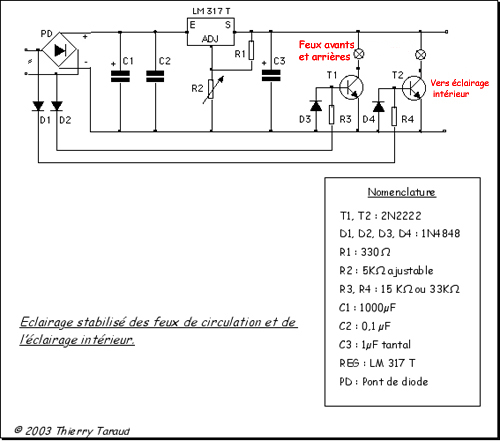

Ce petit montage peut être installé dans un fourgon ou une voiture. Il a une double fonction : fournir un éclairage stabilisé du(des) compartiment(s) voyageur(s), fournir un éclairage à l'avant et à l'arrière au train, selon de sens de circulation. Le condensateur (C1) évite le tressautement de la lumière lors du passage des raccords de voie. La tension délivrée par le régulateur LM317T permet, associé à une résistance ajustable (R2) de choisir ses types d'ampoules, ou de limiter l'éclairement de celles-ci.
